全标准硬件接口，海事级隔离防护
9 路独立隔离全双工 RS-422/485，每路独立 Talker+Listener，兼容 IEC 61162-1/-2；1 路 10/100M 工业以太网；电气隔离抵御船载电磁干扰。

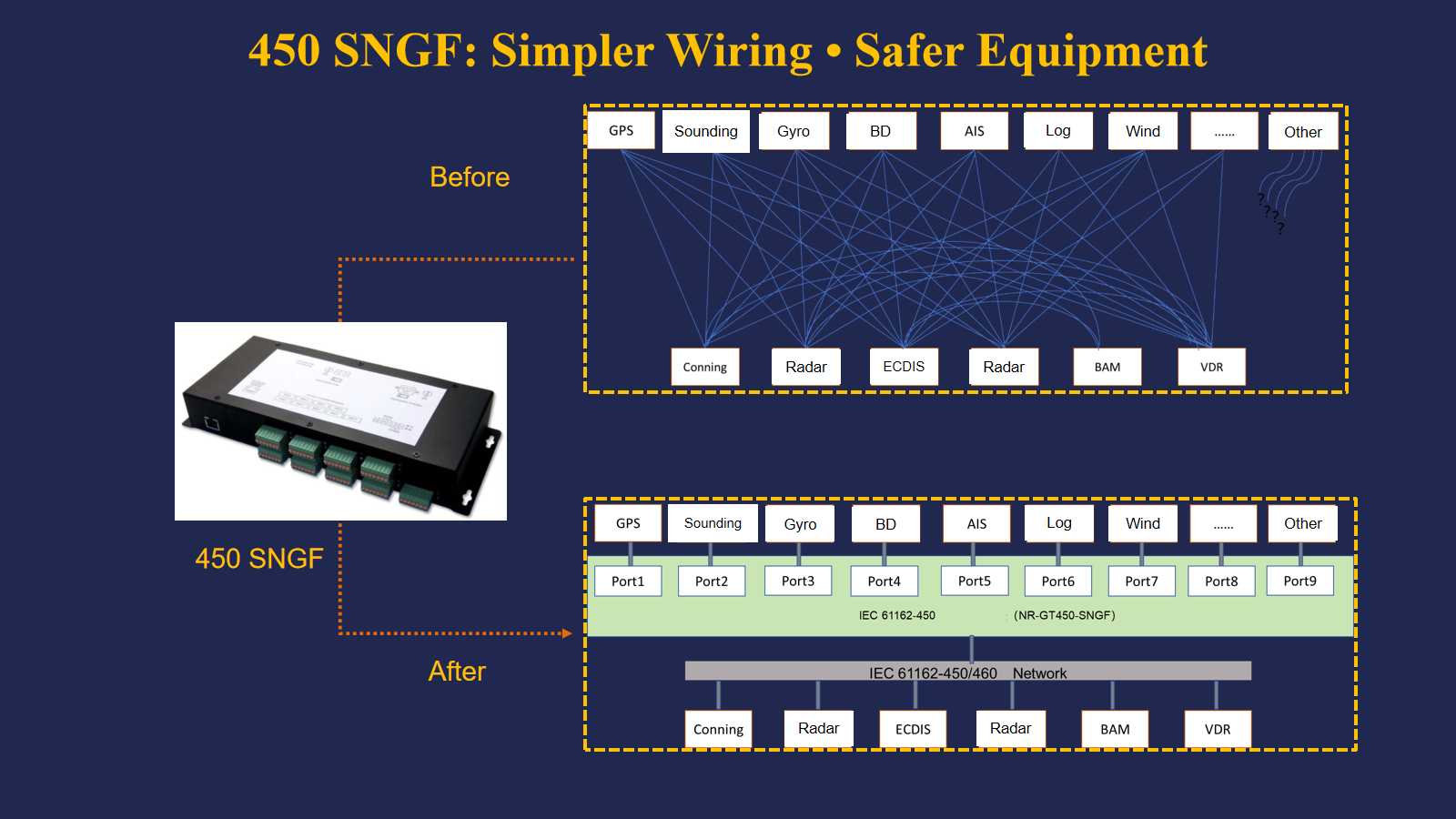

Architecture / Before & After
统一以太网互联架构
接入 NR-GT450-SNGF 后，导航传感器统一汇入 IEC 61162-450 以太网，便于分发与管控。
Core Capability
标准合规 · 精细管控 · 船用可靠
面向智能新造、存量数字化改造与岸基监测场景，提供海事级接口、SNGF 报文策略、可视化运维与严苛环境供电保障。
标准化 SNGF，精细化报文管控
符合 IEC 61162-450：独立 SFID、Listener 报文过滤、Talker 转发规则；可选多传感器融合与 Modbus 工业总线扩展。
以太网可视化配置，运维高效
B/S 远程配置 IP、波特率与 SFID；可视化过滤与转发策略；端口状态监控与参数导入导出，支持批量部署。
宽温双冗余供电，严苛环境适配
DC24V 与 AC110/220V 双电源冗余；标准机架金属壳体，适配船控机柜安装；工作温度 -15℃ ~ +55℃。
System Integration

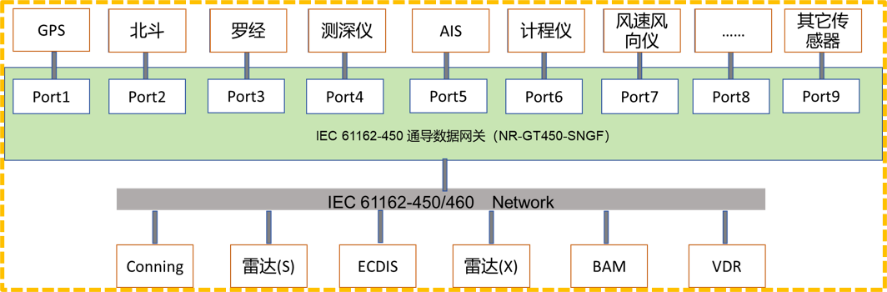

统一汇聚导航传感
统一汇聚导航传感
服务 ECDIS / 雷达 / VDR
GPS、北斗、电罗经、测深仪、AIS、计程仪、气象仪等串口设备经网关接入船载局域网，为驾控与记录系统提供标准化以太网数据。
- 01 多路传感器一站汇聚，减少点对点重复布线
- 02 按 SFID 与过滤规则精准分发航行报文
- 03 存量串口设备可保留，低成本完成网络升级

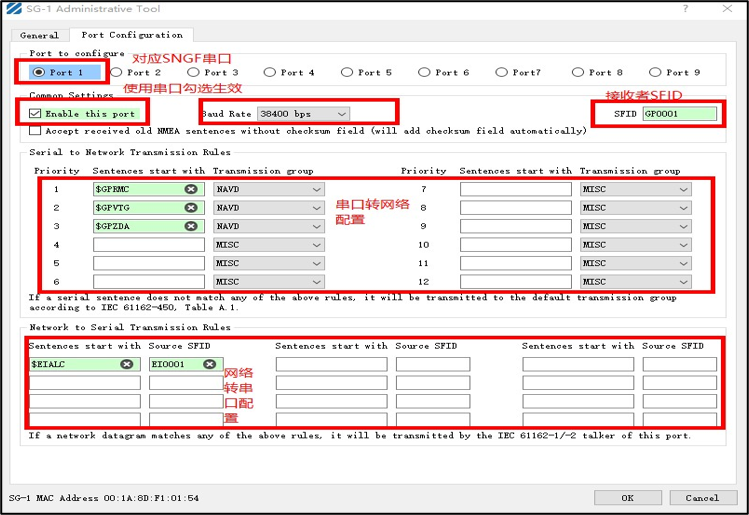

Management Tool
可视化配置，远程运维
配套 B/S 管理工具，无需本地串口调试即可完成网关参数与报文策略配置。
- 网关 IP、串口波特率、SFID 一键修改
- 可视化配置报文过滤、转发分组与优先级
- 端口状态实时监控，快速定位通信异常
- 参数本地保存，支持批量导入导出

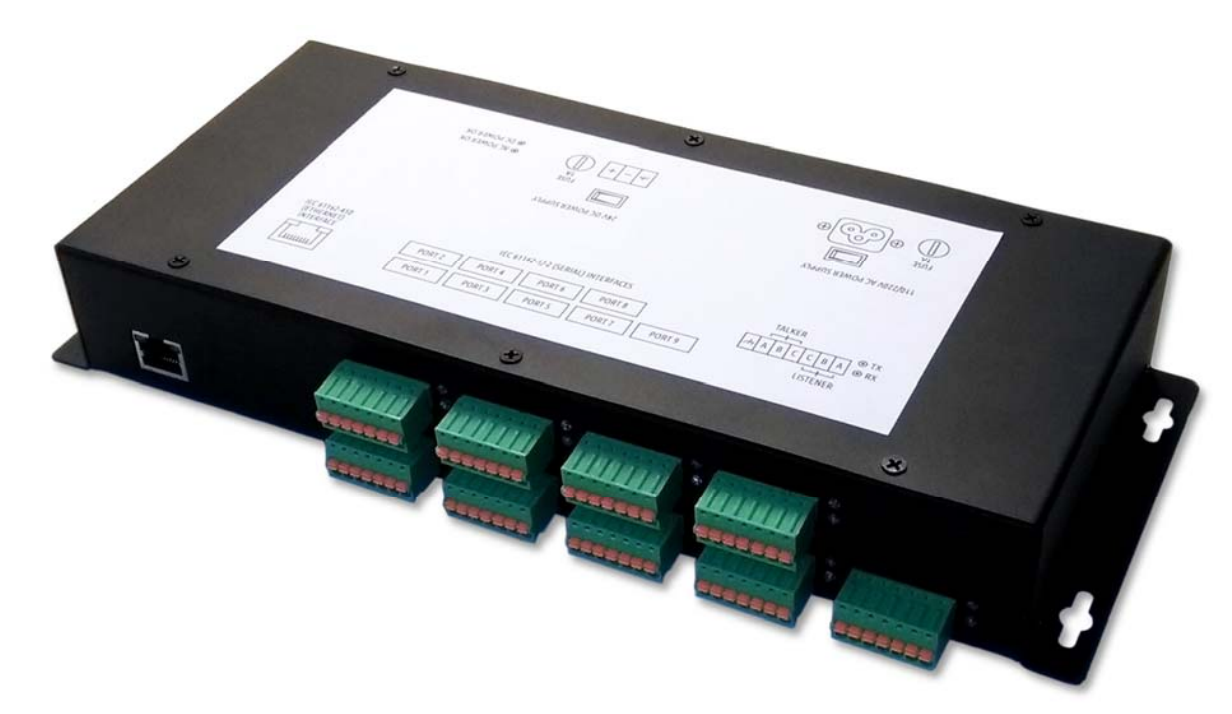

Hardware Specs
硬件规格参数
面向船控机柜安装与船载电磁环境设计的核心技术指标。
| 串口通道 | 9 路隔离全双工 RS-422/485，每路独立 Talker+Listener |
|---|---|
| 以太网接口 | 1×10/100M 自适应 RJ45 网口 |
| 合规标准 | IEC 61162-1/-2、IEC 61162-450 SNGF 规范 |
| 端口配置 | 每路串口独立 SFID、报文过滤、转发规则自定义 |
| 扩展功能 | 可选多传感器数据融合 SFID、Modbus 工业总线支持 |
| 供电方式 | DC24V / AC110/220V 双冗余电源 |
| 工作温度 | -15℃ ~ +55℃ |
| 设备尺寸 | 长 30cm × 宽 12cm × 高 4.5cm |
| 状态指示 | 每串口独立收发 LED 状态指示灯 |
Typical Applications
典型应用场景
覆盖新造船、存量改造、岸基监测与机舱数据采集等多类数字化场景。
统一接入 GPS、北斗、电罗经、测深仪、AIS 等导航传感器，为 ECDIS、雷达、BAM、VDR 提供标准化以太网数据。
保留原有 IEC 61162-1/-2 串口传感器，经网关转为 450 以太网信号，低成本完成船舶网络升级。
汇聚多站点水文、定位、雷达监测数据，标准化上云或接入本地监控系统。
选配 Modbus 扩展，接入机舱 PLC 与传感器，实现航行与机舱一体化监测。
