网络安全认证
通过 IEC 61162-460 网络安全认证
Overview
完全满足 ECDIS
完全满足 ECDIS
国际规范要求

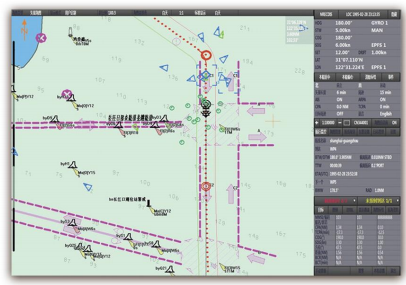

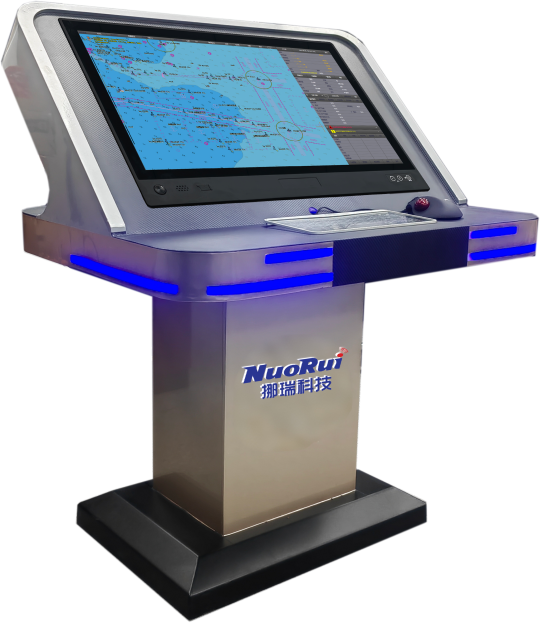

RYECDIS-2012L 是一款高性能电子海图显示与信息系统（ECDIS）设备，完全满足 ECDIS 国际规范要求，可提供海图数据加载及更新、航线设计及检查、航线监控、测量及计算、结合海图数据及传感器数据的综合报警等功能。
在满足国际标准之外，增加了雷达图像叠加、Conning 等强大功能，并支持栅格海图、网络式部署等，更有助于安全且舒适的船舶导航。
已通过中国船级社认证，并已在散化船、散货船、油轮、集装箱船、渔政船、海监船及各种工程船上安装使用。
Core Capability
功能介绍
覆盖海图处理、航线规划、航行监控、信息叠加与安全认证的完整能力。
海图格式
支持 S-57 / S-63 / ARCS，以及 S-100（S-101、S-102、S-104、S-111、S-129）
海图更新
光盘 / U 盘 / 邮件 / 在线更新
显示与运动模式
北向上 / 航向向上 / 艏向向上；相对运动 / 真运动模式
航线规划与监控
新建（恒向线 / 大圆 / 混合）、模拟及检查；导航、监控与报警信息
查询与定位
海图基本信息、物标信息；港口名称、地名等关键词搜索定位
信息叠加
支持 Admiralty Information Overlay（AIO），进一步提高航行安全
标绘与日志
手动更新和海员标绘；航海日志及回放

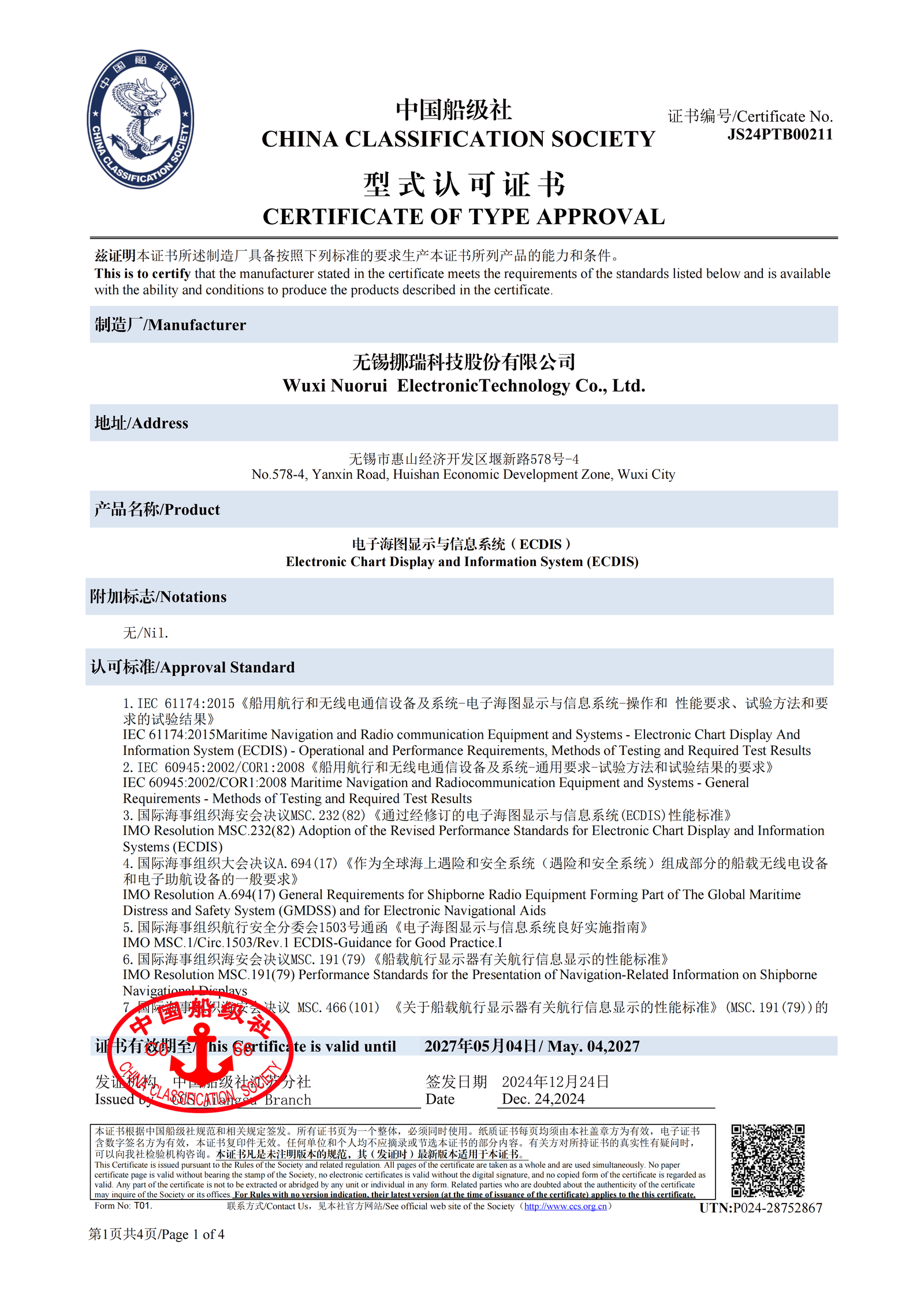

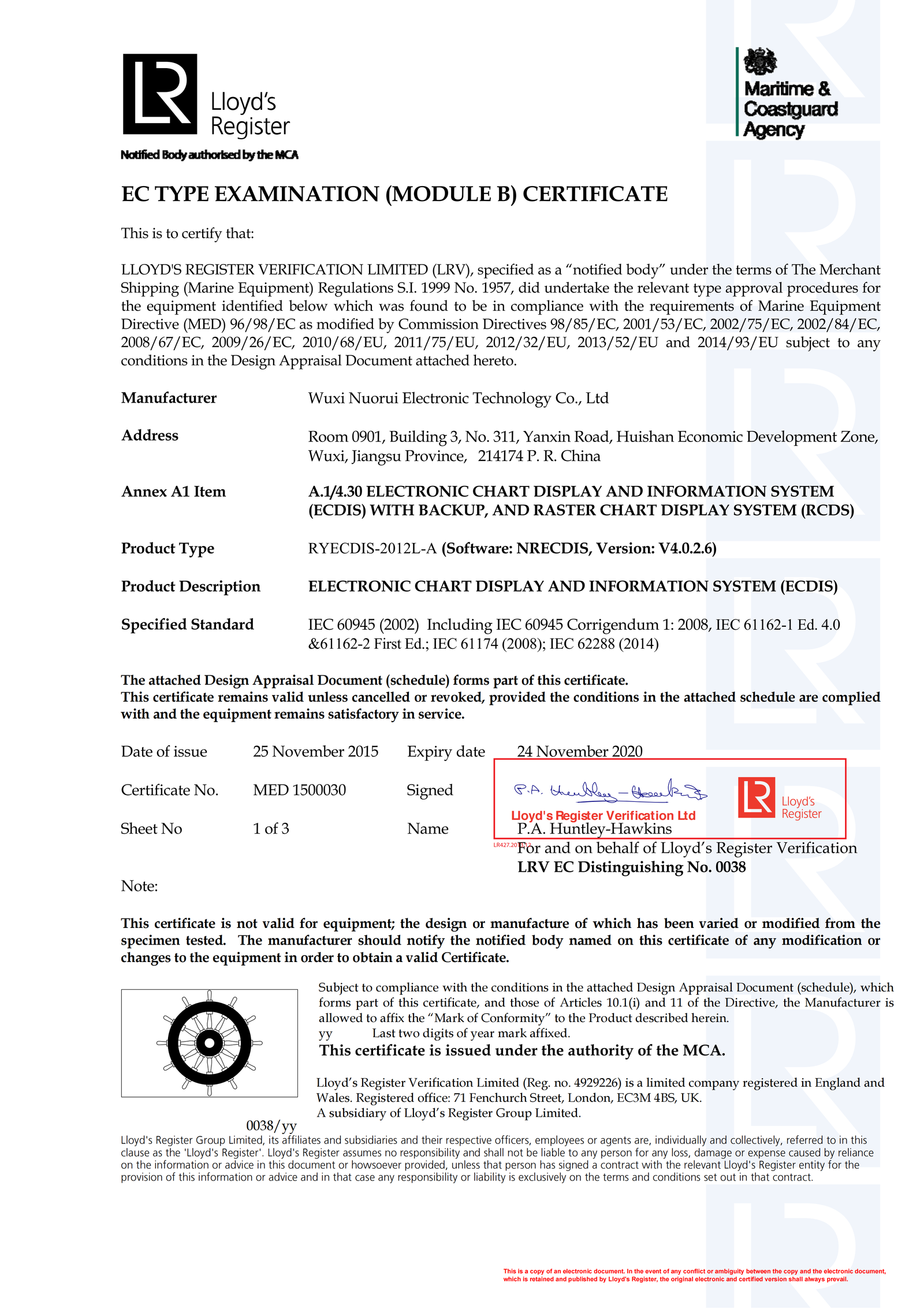

Certificates
相关证书
通过型式认可与船级社认证，满足国际航行合规要求。
System Integration
系统集成
面向船桥多设备互联，统一汇聚导航与传感数据。
- 01 可集成 GPS、北斗、GYRO、ARPA、LOG、测深仪、风速风向仪等船上设备
- 02 支持 NMEA0183 和网络两种连接方式
- 03 可显示 2000 个以上的 AIS 目标或 ARPA 目标
采用固态硬盘（SSD），抗振耐用；无风扇设计，无机械部件，运行更可靠；支持宽温使用。
航海专用显示器，有 CCS 及 DNV 证书
当软件系统出现故障时，只需换上备用硬盘即可
24VDC / 100V-240VAC 双路供电：船上 110V/220V AC 发生故障后，自动切换到 24VDC 供电
Highlights
产品特色
自主可控、灵活部署，覆盖海图数据、培训与多种安装方式。
01
中 / 英文双语支持
02
100% 自主开发，可根据用户需求特殊化定制
03
系统可在 ECDIS / Conning / 雷达图像三者之间任意切换（可选）；可提供全球电子海图数据及电子出版物（潮汐 / 灯标 / 无线电信号）
04
支持长江电子航道图数据（CJ-63、CJ-57、CJ-52），支持 S-100（S-101、S-102、S-104、S-111、S-129）海图数据及数据互操作
05
多种培训方式，提供产品培训证书
06
模块化设计，可采用嵌入式、桌面式及琴台式安装；支持单机、双机备份及网络式多种部署
Hardware
硬件规格参数
处理单元、显示单元与控制单元可按船桥安装需求灵活配置。

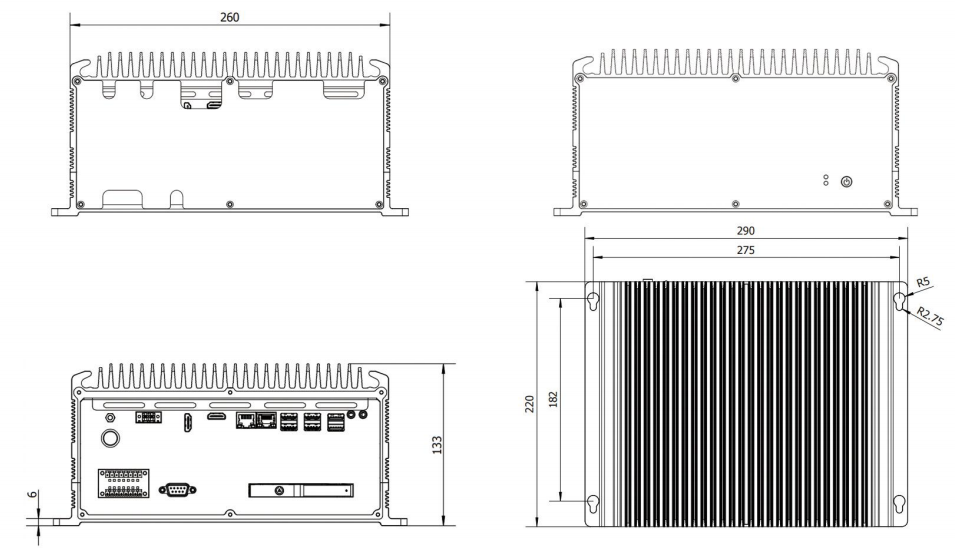

处理单元
海事专用计算机，无风扇加固设计

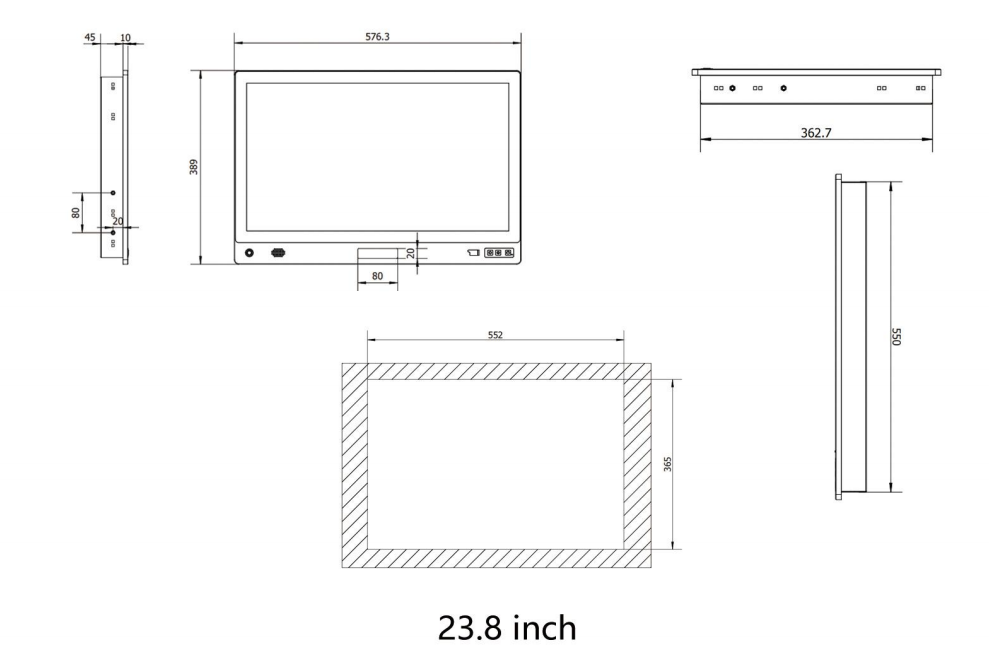

显示单元
尺寸可选：19″ / 23.8″ / 27″ / 32″，可按需配置

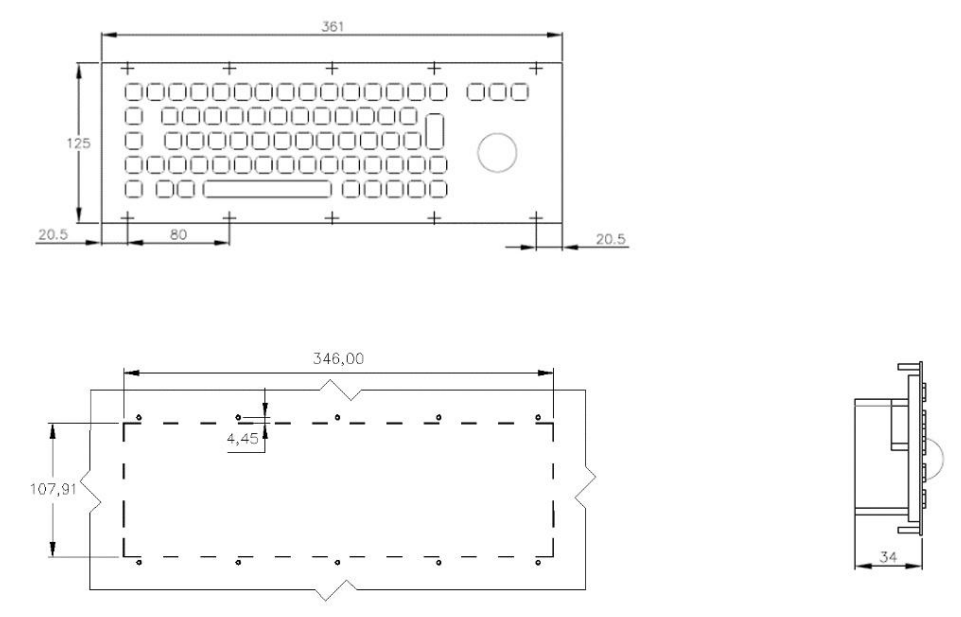

控制单元
可选嵌入式或桌面式控制单元，可按需配置
| 处理单元规格参数 | |
|---|---|
| 类型 | 海事专用计算机 |
| CPU / 内存 | 高性能 Intel® Core Ultra 11 代 · 8GB DDR4 |
| 存储 | 256GB SSD |
| 操作系统 | Windows 10 |
| I/O | 双重独立显示（HDMI×2）· 2×千兆网口 · 8×NMEA 0183 · 2×USB3.0 · 4×USB2.0 |
| 性能标准 | IEC-60945 · IEC 61174 · IEC 62288 |
| 工作 / 存储温度 | -15℃ ~ +55℃ · -20℃ ~ +60℃ |
| 环境湿度 | 10~95% RH@40℃, non-condensing |
| 输入电压 | 18-36VDC 2pin（常规：24.0 VDC） |
| 工作时振动 | SSD：1.5 Grms，5 ~ 500 Hz，1 hr/axis |
| 工作时冲击 | SSD：10 G，半正弦波 |
| 平均无故障间隔 | 145,302 hrs |
